1 检验

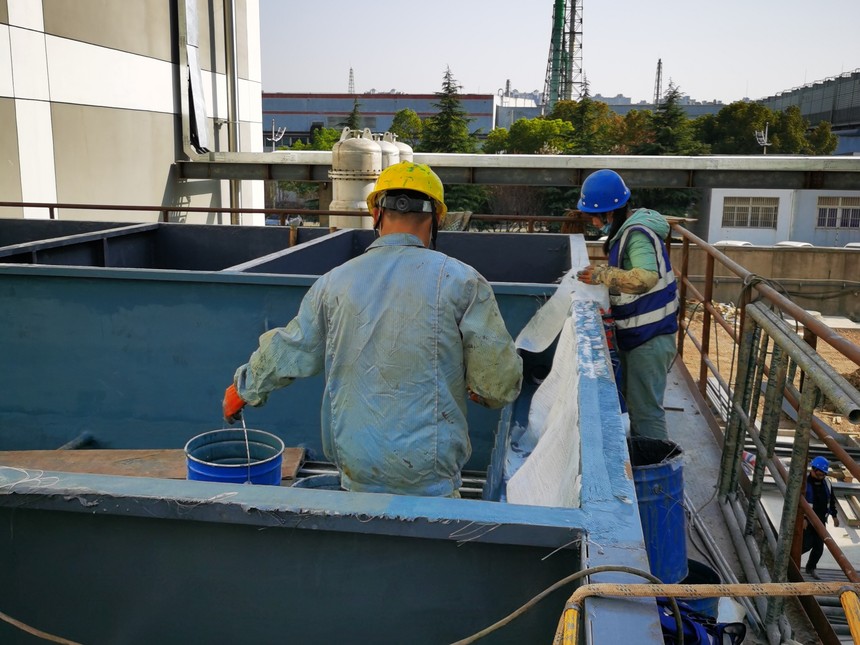

   在玻璃钢施工的每一道工序完成后，均应经过检验（中间检验），合格后方能进行下一道工序的施工。检验不合格的部分必须返修，并再次检验。

   全部防腐施工完成后，应经过最终检验，合格后才能验收。不合格时也应返修及重新检验。检验工作应施工单位负责进行，如实做好记录，必要时承包商和业主参加检验。

2 中间检验

   表面处理的检验:采用目测法，质量应达到规定要求涂料涂刷后的检验：采用目测法，质量要求是不得漏涂,涂层应均匀，无刷纹、流挂、气泡、针眼、微裂纹、杂物等缺陷，也不允许存在泛白或固化不完全情况，抹腻子后的检査，采用目测法，抹腻子后的防腐蚀表面应平整或成圆滑过渡。

3 最终检验

玻璃钢最终检测项目主要有：外观缺陷、硬度、针孔测试、回粘测试厚度检测、锤击检查等,具体方法如下：

3.1外观缺陷检査:采用目测法(必要时可采用放大镜),涂层应均匀,无刷纹、流挂、气泡、针眼、微裂纹、杂物等缺陷,也不允许存在泛白或固化不完全。可以参照ASTM-D2563,其中对各种缺陷有明确的规定

3.2硬度:采用巴柯尔硬度指标,表面硬度至少大于针孔测试:采用放电型小孔检测器,以基材和检测器的探测头为下负极,加以2000-7000V/mm,来测试涂层的缺陷及不连续点,以不产生火花为合格

3.3回粘测试:用丙酮浸湿干净的布,反复擦拭涂层的表面,看表面是否因溶剂的侵蚀而发粘,此方法可以有效地了解涂层的固化程度厚度的测试:利用测厚仪,在整个涂层的表面测定,每平方米不少于1个点,总平均厚度应该达到设计要求。

3.4锤击检查:用木锤轻击涂层表面,任意取点测试,不应有不正常声音
